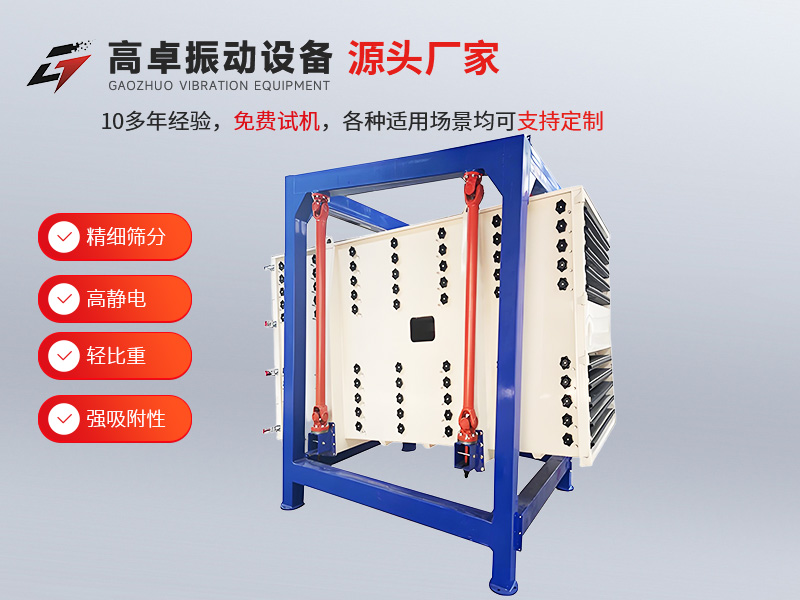

方形搖擺篩是一種采用 “仿人工搖擺” 運動軌跡設計的篩分設備，通過獨特的曲柄連桿傳動結構，帶動篩箱做周期性的前后、左右復合搖擺運動，適配中細顆粒物料的分級、除雜需求，廣泛應用于食品、化工、醫藥、糧食等行業，尤其適合處理易堵網、需溫和篩分的物料，是傳統振動篩的重要補充設備。
一、核心構造
方形搖擺篩的結構設計圍繞 “搖擺運動傳遞” 與 “篩分效率優化” 展開，主要由篩箱、傳動系統、篩網、支撐裝置、進出料裝置及減振組件組成：
篩箱：采用方形框架結構，多選用 304 不銹鋼材質（部分場景可定制碳鋼），內部可鋪設 1-3 層篩網，篩網間距與孔徑可根據需求調整，篩箱兩側設有觀察窗，方便實時查看篩分狀態；
傳動系統：核心為曲柄連桿機構，由電機、減速器、曲柄、連桿組成，電機通過減速器降低轉速后，帶動曲柄旋轉，再通過連桿將旋轉運動轉化為篩箱的前后、左右復合搖擺運動，搖擺頻率與幅度可通過調整曲柄偏心距實現（頻率通常 30-60 次 / 分鐘，幅度 50-100mm）；
篩網：采用快拆式網架固定，材質可選用不銹鋼編織網、沖孔網等，適配 0.2-50mm 粒度的物料，針對粘性物料可加裝硅膠球清網裝置，減少堵網現象；
支撐與減振：支撐裝置為可調節式支架，方便調整篩箱水平度與傾斜角度（通常傾斜角 0-5°）；減振組件采用橡膠減振墊，安裝在篩箱與支架之間，吸收搖擺過程中產生的沖擊力，降低運行噪音；
進出料裝置：進料口位于篩箱頂部中心，配備分料板引導物料均勻分布；出料口按篩面層數對應設置在篩箱側面，每層篩面的篩下物與底層篩上物分別從獨立出料口排出，避免物料混合。
二、工作原理
方形搖擺篩的核心工作邏輯是 “仿人工搖擺運動帶動物料分層”，具體流程如下：
設備啟動后，傳動系統的曲柄連桿機構帶動篩箱做 “前后往復 + 左右擺動” 的復合運動，這種運動軌跡模擬人工篩分物料時的動作，使篩面上的物料呈現 “螺旋式擴散” 移動狀態。物料從進料口進入后，在分料板作用下均勻落在頂層篩面，隨篩箱搖擺逐漸向四周擴散，過程中小于篩孔孔徑的顆粒透過篩網落入下層篩面，大于篩孔的顆粒繼續隨搖擺運動向篩面邊緣移動，從對應出料口排出。若為多層篩網設計，從上到下篩孔孔徑依次減小，可一次性完成多粒度等級分離，如食品行業篩分白糖時，通過三層篩網可分離出結塊粗糖、合格細糖與糖粉，無需二次處理。
三、性能特點
篩分過程溫和：搖擺運動幅度適中、頻率平穩，避免傳統振動篩高頻振動對物料造成的破碎或損傷，尤其適合易碎物料（如膨化食品、結晶顆粒）的篩分，減少物料損耗；
防堵效果好：螺旋式擴散運動讓物料在篩面持續翻動，配合可選裝的清網裝置，能有效減少顆粒卡在篩孔中的概率，適配粘性物料（如濕淀粉、中藥顆粒）的篩分；
操作維護便捷：篩網采用快拆式設計，單人 15-20 分鐘即可完成更換，日常維護僅需檢查傳動部件潤滑油量與減振墊磨損情況，無需復雜技術；
適配場景廣：可根據物料特性調整搖擺幅度、頻率與篩網規格，從 0.2mm 的精細粉末到 50mm 的顆粒料均能處理，同時方形篩箱占地面積規則，便于在車間緊湊布局中安裝。
四、適用場景
方形搖擺篩的應用集中在對篩分溫和性、防堵性有要求的行業：
食品行業：用于白糖、食鹽、膨化食品、速凍蔬菜丁的分級除雜，避免物料破碎或結塊，保障食品品相；
醫藥行業：適配中藥顆粒、藥用結晶的篩分，采用食品級不銹鋼材質，符合 GMP 標準，避免物料污染；
化工行業：處理樹脂顆粒、化肥結晶等物料，溫和的搖擺運動減少物料粉塵飛揚，改善作業環境；
糧食行業：用于小麥、玉米、水稻的除雜與分級，分離出雜質、癟粒與飽滿顆粒，提升糧食存儲品質。
綜上，方形搖擺篩憑借仿人工搖擺的獨特運動方式、溫和的篩分過程與良好的防堵效果，成為中細顆粒物料篩分的優選設備，能幫助企業在保障物料品質的同時，提升篩分穩定性，適配食品、醫藥等多行業的生產需求。
